1) mit Gewichtskomenstaion bis 6kg lieferbar
{% endtab %}
{% endtabs %}
Dauerbetrieb mit Umgebungstemperatur von 25°C und Konvektionskühlung (Umgebungsluft)
Kurzbetrieb (Einschaltdauer 10%)
***
## Gewichtskompensation (optional)
Bei vertikalen Anwendungen ist eine Gewichtskompensation erforderlich. Sie reduziert die Belastung von Führung und Antrieb, erhöht die Lebensdauer der Achse und verbessert die Betriebssicherheit.
{% columns %}
{% column %}
{% endcolumn %}
{% column %}

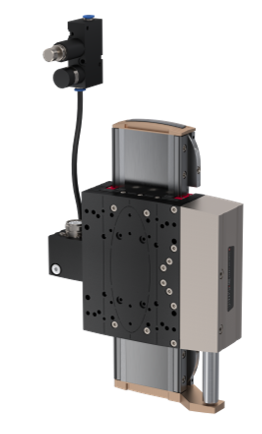

Die pneumatische Gewichtskompensation arbeitet ohne Luftverbrauch. Mit einem handelsüblichen Druckregler lässt sich die Kompensationskraft so einstellen, dass der Schlitten oder die Grundplatte bei Stromausfall entweder in Position bleibt oder sich kontrolliert nach oben bewegt
{% endcolumn %}
{% endcolumns %}
Da beim LINAX® Lxu sowohl die Grundplatte, als auch der Schlitten in Bewegung sein kann, muss die Wirkrichtung der Gewichtskompensation beim Einbau der Ache beachtet werden.
{% columns %}
{% column %}

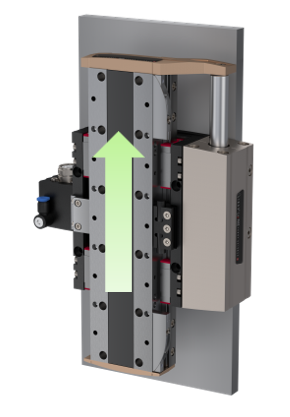

Wirkrichtung der Gewichtskompensation bei **Grundplatte in Bewegung**
{% endcolumn %}
{% column %}

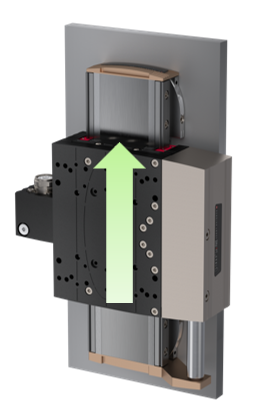

Wirkrichtung der Gewichtskompensation bei Schlitten in Bewegung.
{% endcolumn %}
{% endcolumns %}
{% columns %}
{% column %}
{% endcolumn %}
{% column %}

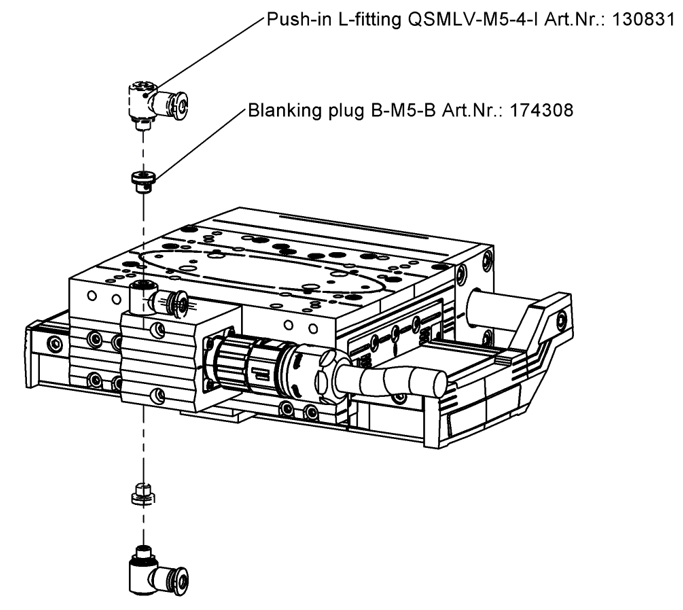

Der Druckluftanschluss für einen Schlauch mit 4 mm Außendurchmesser ist werkseitig am Steckergehäuse vormontiert. Je nach Einbausituation kann der Anschluss nachträglich umplatziert werden.
Für die maschinenseitige Installation wird die Verwendung eines Druckluftreglers (1-8 bar) sowie eines Rückschlagventils empfohlen.
{% endcolumn %}
{% endcolumns %}
***
## Federspeicherbremse (optional)
{% columns %}
{% column %}
{% endcolumn %}
{% column %}

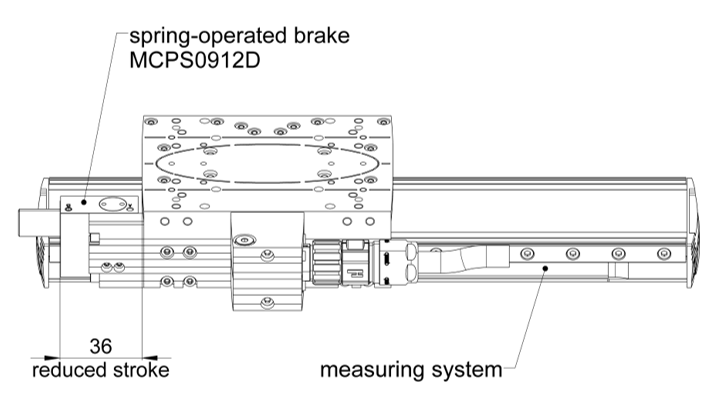

Die optional erhältliche Federspeicherbremse ist fest am Schlitten montiert und klemmt die Führung, sobald keine Druckluft anliegt. Durch das Aktivieren eines Pneumatikventils (nicht im Lieferumfang) wird die Bremse gelöst.
Als Ventil kann beispielsweise ein Magnetventil vom Typ Festo CPE10-M1BH-3GL-QS-4 (Art.-Nr. 196 846) verwendet werden. Dieses lässt sich direkt am Hardware-Ausgang des XENAX Servocontroller anschließen. Der über die WebMotion® konfigurierte Ausgang „BRAKE“ schließt die Federspeicherbremse automatisch, sobald die Endstufe deaktiviert wird, und löst sie wieder, sobald die Achse in die Regelung geht.
Durch die Montage der Federspeicherbremse reduziert sich der nutzbare Hub der Achse auf der linken Seite (Messsystemseite) um 36 mm.
{% endcolumn %}
{% endcolumns %}
---
