# Montage Horizontal-Achse X

{% columns %}
{% column %}

<figure><img src="https://raw.githubusercontent.com/JennyScience-AG/tech-images/main/Gantry_05.png" alt=""><figcaption></figcaption></figure>
{% endcolumn %}

{% column %}

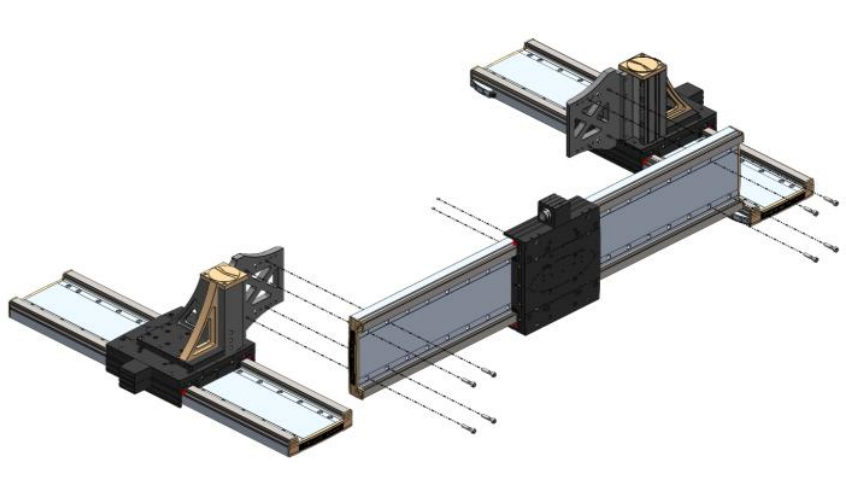

Lxs F120

* Horizontal Achse X auf die Zentrierstifte ausrichten und einsetzen. Dann beidseitig mit je 4 Innensechskantschrauben M4 x 20 mit einem Drehmoment von 2.9Nm festziehen.

Lxs F60S

* Horizontal Achse X auf die Zentrierstifte ausrichten und einsetzen. Dann beidseitig mit je 4 Innensechskantschrauben M4 x 25 mit einem Drehmoment von 2.9Nm festziehen.
  {% endcolumn %}
  {% endcolumns %}

{% stepper %}
{% step %}

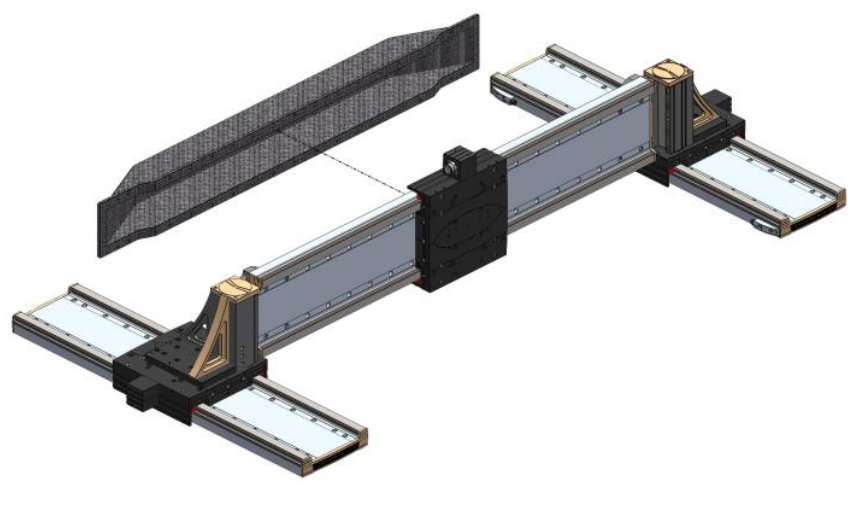

### Versteifungsträger in Position bringen

<figure><img src="https://raw.githubusercontent.com/JennyScience-AG/tech-images/main/Gantry_06.png" alt=""><figcaption></figcaption></figure>

###

{% endstep %}

{% step %}

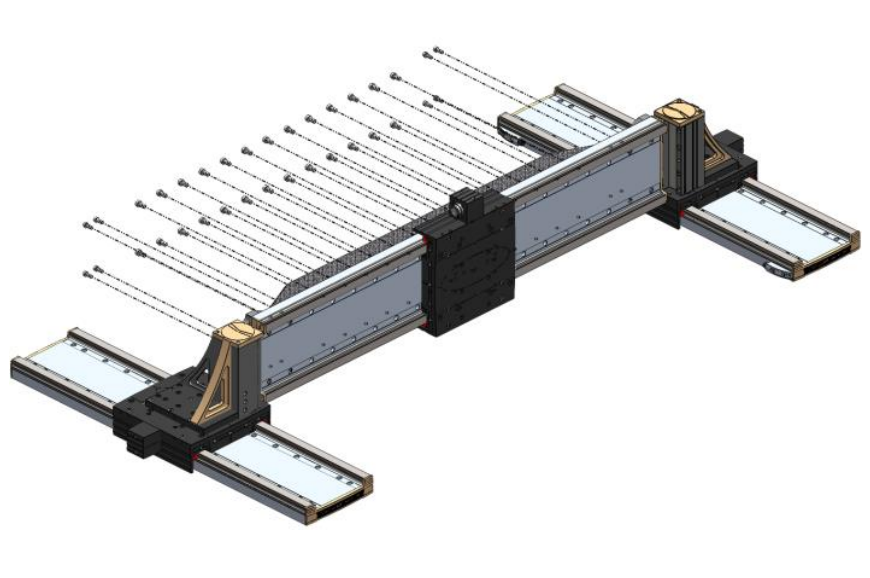

### Versteifungsträger verschrauben

<figure><img src="https://raw.githubusercontent.com/JennyScience-AG/tech-images/main/Gantry_07.png" alt=""><figcaption></figcaption></figure>

Der Träger mit je 4 x Innensechskant￾schrauben M4 x 10 an Drehgelenk Gantry Main und an Dreh- Lineargelenk Gantry Sub mit einem Drehmoment von 2.9Nm festziehen.
{% endstep %}
{% endstepper %}


---
