# Montage der Gelenke

{% stepper %}
{% step %}

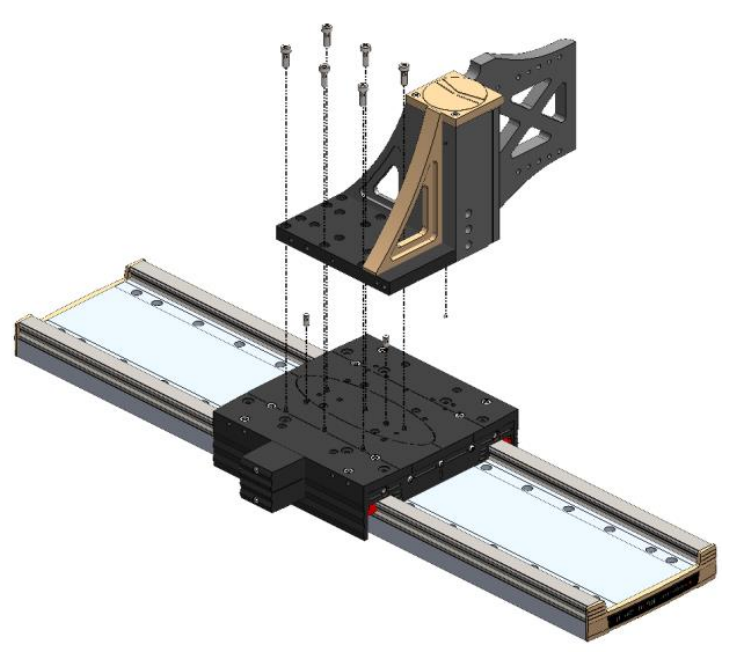

### Drehgelenk auf Gantry Main Achse Y1

<figure><img src="https://raw.githubusercontent.com/JennyScience-AG/tech-images/main/Gantry_01.png" alt=""><figcaption></figcaption></figure>

Lxs F120

* 2x Zentrierstifte Ø4 x 8 auf Schlitten einsetzen
* Drehgelenk Gantry Main aufsetzen und die 6 Innensechsrundschrauben M4 x 12 mit 2.9Nm festziehen.

Lxs F60

* 2x Zentrierstifte Ø4 x 8 auf Schlitten einsetzen
* Drehgelenk Gantry Main aufsetzen und die 4 Innensechsrundschrauben M4 x 12 mit 2.9Nm festziehen.
  {% endstep %}

{% step %}

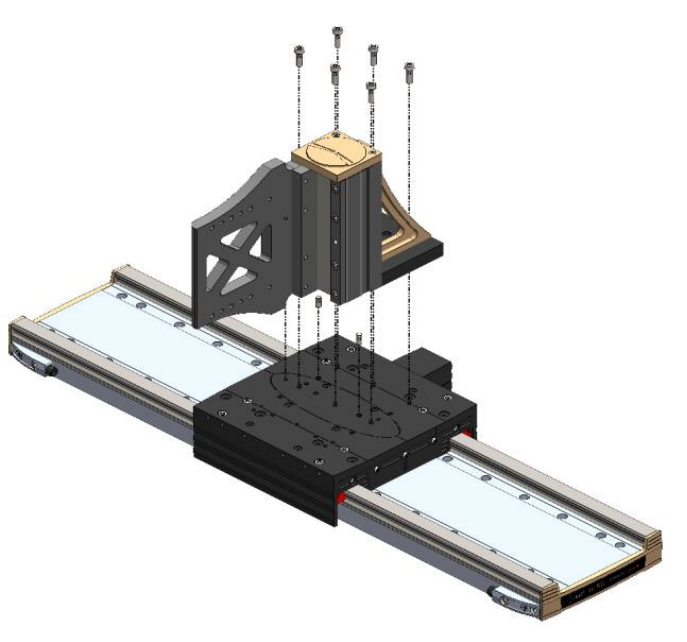

### Dreh- Lineargelenk auf Gantry Sub Achse Y2

<figure><img src="https://raw.githubusercontent.com/JennyScience-AG/tech-images/main/Gantry_02.png" alt=""><figcaption></figcaption></figure>

Lxs F120

* 2x Zentrierstifte Ø4 x 8 auf Schlitten einsetzen
* Dreh- und Lineargelenk Gantry Sub aufsetzen und die 6 Innensechsrundschrauben M4 x 12 mit 2.9Nm festziehen.

Lxs F60

* 2x Zentrierstifte Ø4 x 8 auf Schlitten einsetzen
* Dreh- und Lineargelenk Gantry Sub aufsetzen und die 4 Innensechsrundschrauben M4 x 12 mit 2.9Nm festziehen.
  {% endstep %}

{% step %}

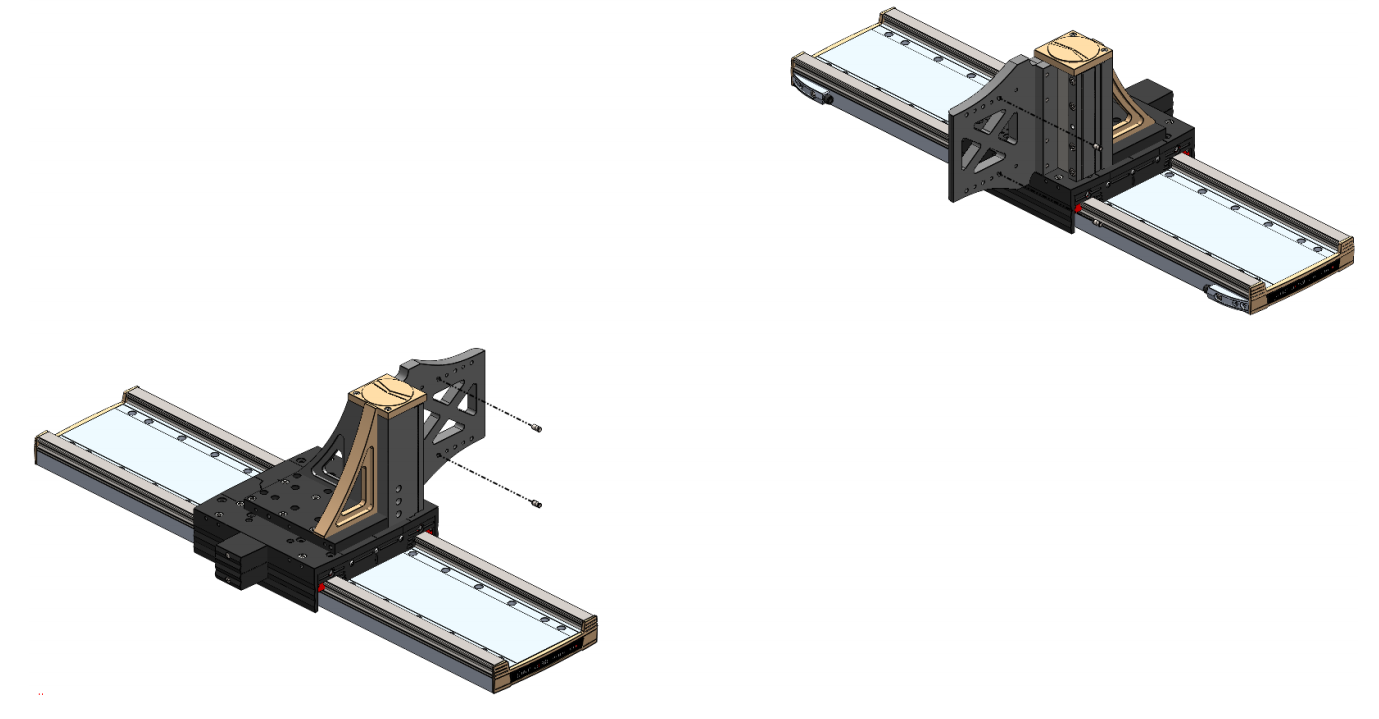

### Zentrierstifte in die Adapterplatten einsetzen

<figure><img src="https://raw.githubusercontent.com/JennyScience-AG/tech-images/main/Gantry_03.png" alt=""><figcaption></figcaption></figure>

Je 2 Zentrierstifte Ø4 x 8 einsetzen
{% endstep %}
{% endstepper %}

{% columns %}
{% column %}

<figure><img src="https://raw.githubusercontent.com/JennyScience-AG/tech-images/main/Gantry_04.png" alt=""><figcaption></figcaption></figure>
{% endcolumn %}

{% column %}

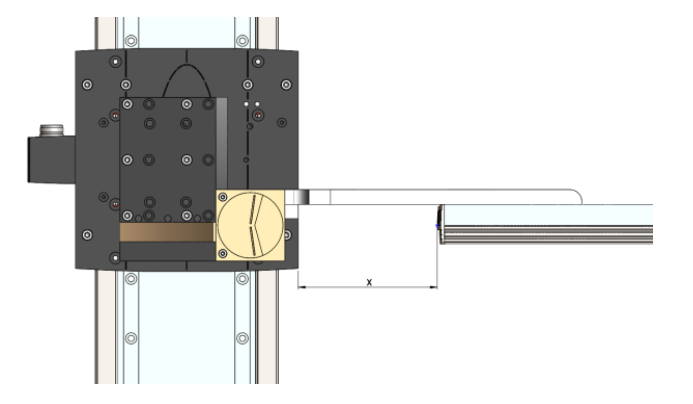

Hinweis:\
Eine Adapterplatte mit flexiblem Abstand X kann\
eingesetzt werden.
{% endcolumn %}
{% endcolumns %}


---
