Werte nur gültig mit XENAX® Xvi und 20% S-Curve
***
## **Motorkennlinien**
*comming soon...*
***

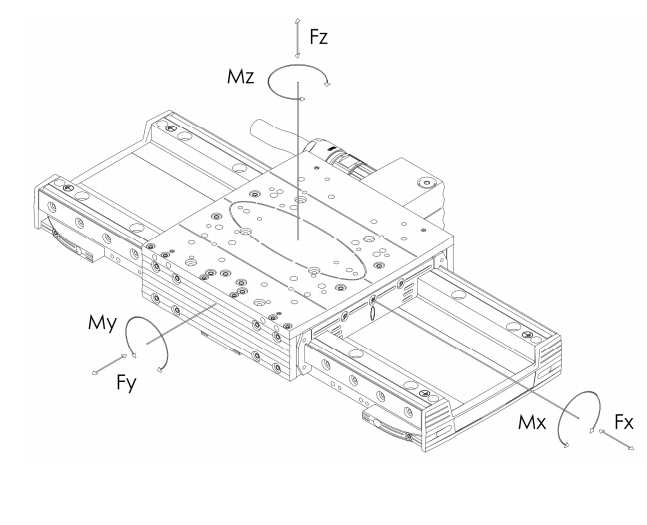

## Mechanische Belastbarkeit
{% columns %}
{% column %}
{% endcolumn %}
{% column %}
| LINAX® Lxs F120 | Belastung maximal |
| --------------- | ----------------- |
| Mx | 360 Nm |
| My | 296 Nm |
| Mz | 296 Nm |
| Fy | 8'000 N |
| Fz | 8'000 N |
Wirken gleichzeitig mehrere Kräfte und Momente auf den Antrieb, muss nebst Einhaltung der einzelnen Maximalbelastungen die nachstehende Gleichung erfüllt sein:
$$
\frac{|Fy|}{Fy\_{\text{max}}} + \frac{|Fz|}{Fz\_{\text{max}}} + \frac{|Mx|}{Mx\_{\text{max}}} + \frac{|My|}{My\_{\text{max}}} + \frac{|Mz|}{Mz\_{\text{max}}} \leq 1
$$
{% endcolumn %}
{% endcolumns %}
***
## Lebensdauer
{% columns %}
{% column width="50%" %}
{% endcolumn %}
{% column width="50%" %}
#### Empfehlungen
Massnahmen welche die Lebensdauer verlängern:
* Trajektorien mit Kurvenprofil, anstelle Trapezprofil vorgeben (XENAX® Servocontroller, Defaultwert S-Kurven Profil = 20%)
* Dynamik immer nur so hoch wie notwendig
* Nicht Taktzeitrelevante Bewegungen langsamer ausführen.
* Verhindern dass Schmutzpartikel in die Führung gelangen.
{% endcolumn %}
{% endcolumns %}
{% columns %}
{% column %}
{% endcolumn %}
{% column %}
* Wartungsempfehlungen im [Wartungskapitel ](/motion_systems/motion-systems-de/linax/lxc/installation-und-wartung.md)beachten
{% endcolumn %}
{% endcolumns %}
{% columns %}
{% column %}
{% endcolumn %}
{% column %}
#### Berechnungstool
Jenny Science verfügt über ein Berechnungstool zur Abschätzung der Lebensdauer von LINAX® Lxs- und Lxu-Achsen mit Kugelumlaufführungen.
Die Berechnung berücksichtigt unter anderem :
* Lasten
* Momente
* Verfahrwege
* Bewegungsprofile
* Montageart
* Einbaulage
* Umgebungsbedingungen der Anwendung.
Kontaktieren Sie unser Support-Team für eine individuelle Lebensdaueranalyse.
Weiter zur Support-Team...
{% endcolumn %}
{% endcolumns %}
---
