# Präzisionsdaten ## Positioniergenauigkeit | Messsystem | Wiederholgenauigkeit Bidirektional \[µm] | | ---------------------- | ---------------------------------------- | | 1µm magnetisch absolut | < ± 2.0 | | 1µm optisch absolut | < ± 1.5 | | 100nm optisch absolut | < ± 0.5 | | Messsystem | Längenausdehnung Massstab \[µm/m/°C] | | ---------------------- | ------------------------------------ | | 1µm magnetisch absolut | 11.0 | | 1µm optisch absolut | 10.6 | | 100nm optisch absolut | 10.6 | *** ## Position Mapping im XENAX® Xvi 75V8S {% columns %} {% column %}

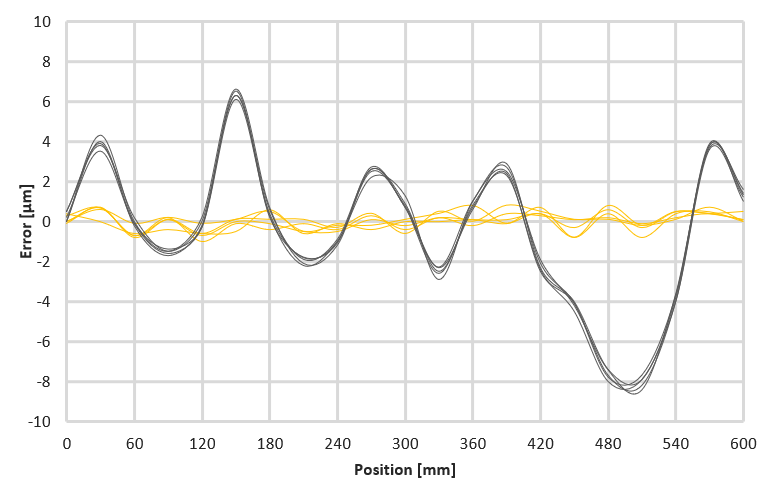

*Measurement system 1µm optical, measurement point 150mm above the scale.* {% endcolumn %} {% column %} Mit dem Interferometer werden die Positionsfehler über den gesamten Hub tabellarisch erfasst. Anschließend wird die Position-Mapping-Tabelle im XENAX® Xvi Servocontroller hinterlegt. Während des Betriebs korrigiert der Controller die Positionen in Echtzeit gemäß dieser Tabelle; Zwischenpositionen werden dabei interpoliert. Die Korrektur erfolgt auch bei der Ansteuerung über einen Echtzeitbus, wodurch eine nochmals höhere Absolutgenauigkeit erreicht wird. **- Grau**, Positionsfehler, gemessen am relevanten Punkt des Aufbaus, Messsystem 1µm Auflösung optisch. **- Gelb**, Positionsfehler am gleichen Messpunkt nach Korrektur durch Nutzung der Position-Mapping-Funktion. {% endcolumn %} {% endcolumns %} *** ## Mechanische **Genauigkeit** {% columns %} {% column %} {% endcolumn %} {% column %} Bei den LINAX® Lxs F120 Linearmotor-Achsen kommen robuste 4-reihige Kugelumlauf-Führungen zum Einsatz. {% endcolumn %} {% endcolumns %}
Die LINAX® Lxs Linearmotor-Achsen werden standardmässig mit folgenden Toleranzen geliefert.
LINAX®Ablaufgenauigkeit horizontal EYX [µm]Ablaufgenauigkeit vertikal EZX [µm]Kippfehler QX (Rollen) [ws]Kippfehler QY (Nicken) [ws]Kippfehler QZ (Gieren) [ws]Toleranz Bauhöhe [mm]
Lxs 80F120±4±2±4±10±5±0,1
Lxs 200F120±5±3±5±15±10±0,1
Lxs 400F120±10±4±15±30±15±0,1
Lxs 520F120±10±4±20±30±20±0,1
Lxs 600F120±10±5±20±30±20±0,1
Lxs 800F120±10±7±25±35±25±0,1
Lxs 1000F120±12±8±30±35±25±0,1
Lxs 1200F120±13±9±30±35±25±0,1
Lxs 1600F120±16±12±35±40±30±0,1
Lxs 2000F120±18±14±40±45±35±0,1

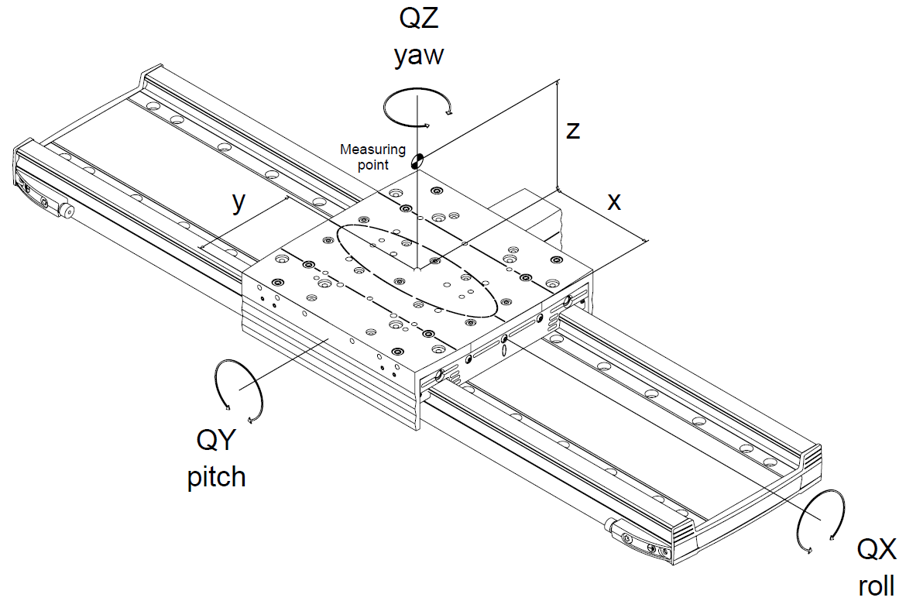

Werte für unbelastete Einzelachsen, gemessen auf einer ebenen Granitfläche. Die Ablaufgenauigkeitswerte entsprechen der Bewegung des Schlittens, gemessen in der Mitte des Schlittens (X/Y) sowie auf der Oberfläche des Schlittens. Die Kippfehler entsprechen der Mittelposition des Führungssystems: * Mitte des Schlittens (X/Y) * 20.9mm unterhalb der Schlittenoberfläche (Z) bei LINAX Lxs F120. *** ## Messresultat aus Serienproduktion {% columns %} {% column %}

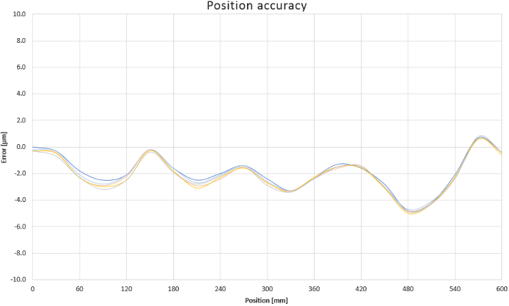

{% endcolumn %} {% column %} #### Positionsgenauigkeit {% endcolumn %} {% endcolumns %} {% columns %} {% column %}
{% endcolumn %} {% column %}
Messystem1µm optisch
Absolutgenauigkeit± 2.9 µm
Wiederholgenauigkeit vorwärts0.6 µm
Wiederholgenauigkeit rückwärts0.7 µm
Wiederholgenauigkeit bi-direktional1.2 µm
{% endcolumn %} {% endcolumns %} Positionsgenauigkeit gemessen 50mm oberhalb (Z) des Massstabs {% columns %} {% column %}

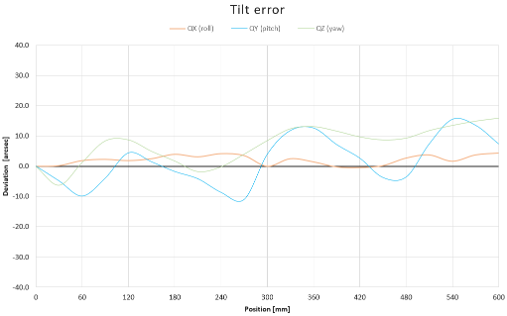

{% endcolumn %} {% column %} #### Kippfehler {% endcolumn %} {% endcolumns %} {% columns %} {% column %}
{% endcolumn %} {% column %}
KippfehlerWert
QX Rollen± 2.4ws
QY Nicken± 13.3ws
QZ Gieren± 11.1ws
