# Leistungsdaten

## Dynamik

{% columns %}
{% column %}

<h4 align="right"></h4>
{% endcolumn %}

{% column %}

#### Schlitten in Bewegung

{% endcolumn %}
{% endcolumns %}

<table><thead><tr><th>Lxu F60</th><th>Hub [mm]</th><th width="127">Kraft nom./peak [N]</th><th width="140.22216796875">Geschwindigkeit v.max [m/s] 24V/48V/72V</th><th>Beschleunigung a-max [m/s2]</th><th>Min. Fahrzeit/Hub @48V [ms]</th><th>Gewicht Schlitten [g]</th><th>Gewicht Geko [g]</th><th>Gewicht Total [g]</th></tr></thead><tbody><tr><td>Lxu 40F60</td><td>40</td><td>60 / 180</td><td>0.8/2.2/2.2</td><td>120</td><td>45</td><td>950</td><td>360</td><td>1700</td></tr><tr><td>Lxu 80F60</td><td>80</td><td>60 / 180</td><td>0.8/2.4/3.0</td><td>120</td><td>60</td><td>950</td><td>360</td><td>1900</td></tr><tr><td>Lxu 160F60</td><td>160</td><td>60 / 180</td><td>0.8/2.4/4.1</td><td>120</td><td>80</td><td>950</td><td>590</td><td>2200</td></tr><tr><td>Lxu 240F60</td><td>240</td><td>60 / 180</td><td>0.8/2.4/4.1</td><td>120</td><td>100</td><td>950</td><td>820</td><td>2600</td></tr><tr><td>Lxu 320F60</td><td>320</td><td>60 / 180</td><td>0.8/2.4/4.1</td><td>120</td><td>120</td><td>950</td><td>N/A</td><td>2900</td></tr></tbody></table>

Werte nur gültig mit XENAX® Xvi und 20% S-Curve

***

{% columns %}
{% column %}

<h4 align="right"></h4>
{% endcolumn %}

{% column %}

#### Grundplattein Bewegung

{% endcolumn %}
{% endcolumns %}

| Lxu F60S   | Hub \[mm] | Kraft nom./peak \[N] | Geschwindigkeit v.max \[m/s] 24V/48V/72V | Beschleunigung a-max \[m/s2] | Min. Fahrzeit/Hub @48V \[ms] | Gewicht Grundpl. \[g] | Gewicht Geko \[g] | Gewicht Total \[g] |
| ---------- | --------- | -------------------- | ---------------------------------------- | ---------------------------- | ---------------------------- | --------------------- | ----------------- | ------------------ |
| Lxu 40F60  | 40        | 60 / 180             | 0.8/2.4/2.4                              | 140                          | 45                           | 750                   | 360               | 1700               |
| Lxu 80F60  | 80        | 60 / 180             | 0.8/2.4/3.0                              | 120                          | 60                           | 950                   | 360               | 1900               |
| Lxu 160F60 | 160       | 60 / 180             | 0.8/2.4/3.8                              | 95                           | 100                          | 1250                  | 590               | 2200               |
| Lxu 240F60 | 240       | 60 / 180             | 0.8/2.4/4.1                              | 80                           | 135                          | 1550                  | 820               | 2600               |
| Lxu 320F60 | 320       | 60 / 180             | 0.8/2.4/4.1                              | 65                           | 175                          | 1950                  | N/A               | 2900               |

Werte nur gültig mit XENAX® Xvi und 20% S-Curve

***

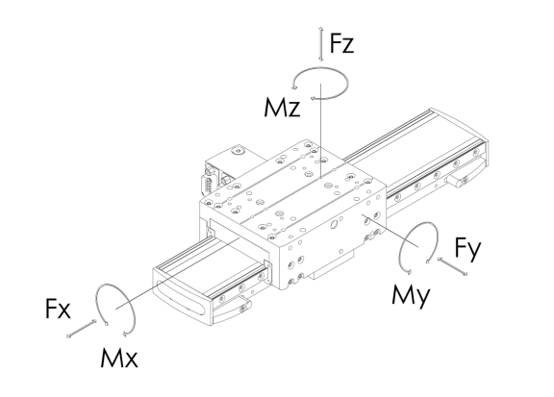

## Mechanische Belastbarkeit

{% columns %}
{% column %}

<figure><img src="https://raw.githubusercontent.com/JennyScience-AG/tech-images/main/LINAX_LxuF60_MechnanischeBelasbarkeit.png" alt=""><figcaption></figcaption></figure>
{% endcolumn %}

{% column %}

| LINAX® Lxu F60 | Belastung maximal |
| -------------- | ----------------- |
| Mx             | 149 Nm            |
| My             | 211 Nm            |
| Mz             | 211 Nm            |
| Fy             | 5400 N            |
| Fz             | 5400 N            |

Wirken gleichzeitig mehrere Kräfte und Momente auf den Antrieb, muss nebst Einhaltung der einzelnen Maximalbelastungen die nachstehende Gleichung erfüllt sein:

$$
\frac{|Fy|}{Fy\_{\text{max}}} + \frac{|Fz|}{Fz\_{\text{max}}} + \frac{|Mx|}{Mx\_{\text{max}}} + \frac{|My|}{My\_{\text{max}}} + \frac{|Mz|}{Mz\_{\text{max}}} \leq 1
$$
{% endcolumn %}
{% endcolumns %}

***

## Lebensdauer

{% columns %}
{% column %}

{% endcolumn %}

{% column %}
Bei den LINAX® Lxu/Lxs F60 Linearmotor-Achsen kommen Kugelumlauf-Führungen zum Einsatz. Diese Führungen sind wartungsfrei bis 20‘000km oder 5 Jahre. Die LINAX® Lxe Linearmotor-Achsen werden standardmässig mit folgenden Toleranzen geliefert. Die Angaben basieren auf unbelastetem Zustand.
{% endcolumn %}
{% endcolumns %}


---
