Dauerbetrieb mit Umgebungstemperatur von 25°C und Konvektionskühlung (Umgebungsluft)
Kurzbetrieb (Einschaltdauer 10%)
| ELAX® | Hub \[mm] | Gewicht Schlitten \[kg] | Gewicht Total \[kg] | Gewicht Geko \[kg] | Art. Nr. |
| ---------------------- | --------: | ----------------------: | ------------------: | -----------------: | --------- |
| Ex 30F201) | 30 | 0.195 | 0.56 | 0.165 | 116.00.00 |
| Ex 50F201) | 50 | 0.265 | 0.63 | 0.2 | 116.01.00 |
| Ex 80F201) | 80 | 0.34 | 0.78 | 0.27 | 116.02.00 |
| Ex 110F201) | 110 | 0.415 | 0.945 | 0.44 | 116.03.00 |
| Ex 150F20 | 150 | 0.49 | 1.11 | – | 116.04.00 |
1) mit federbasierter Gewichtskompensation bis 2 kg oder magnetischer Gewichtskompensation bis 2,5 kg lieferbar lieferbar
{% endtab %}
{% tab title="Imperial" %}
| ELAX® | Nominal Kraft Fn \[lbs] | Spitzen Kraft Fp \[lbs] |
| ------ | ----------------------: | ----------------------: |
| Ex F20 | 4.5 | 13.5 |
Dauerbetrieb mit Umgebungstemperatur von 25°C und Konvektionskühlung (Umgebungsluft)
Kurzbetrieb (Einschaltdauer 10%)
| ELAX® | Stroke \[inch] | Carriage Weight \[lbs] | Total Weight \[lbs] | Counterbalance Weight \[lbs] | Part No. |
| ---------- | -------------: | ---------------------: | ------------------: | ---------------------------: | --------- |
| Ex 30F20¹ | 1.18 | 0.43 | 1.23 | 0.36 | 116.00.00 |
| Ex 50F20¹ | 1.97 | 0.58 | 1.39 | 0.44 | 116.01.00 |
| Ex 80F20¹ | 3.15 | 0.75 | 1.72 | 0.60 | 116.02.00 |
| Ex 110F20¹ | 4.33 | 0.91 | 2.08 | 0.97 | 116.03.00 |
| Ex 150F20 | 5.91 | 1.08 | 2.45 | – | 116.04.00 |
1) mit federbasierter Gewichtskompensation bis 2 kg oder magnetischer Gewichtskompensation bis 2,5 kg lieferbar lieferbar
{% endtab %}
{% endtabs %}
***
## Gewichtskompensation (optional)
Bei vertikalen Anwendungen ist eine Gewichtskompensation erforderlich. Sie reduziert die Belastung von Führung und Antrieb, erhöht die Lebensdauer der Achse und verbessert die Betriebssicherheit.
{% columns %}
{% column %}
{% endcolumn %}
{% column %}

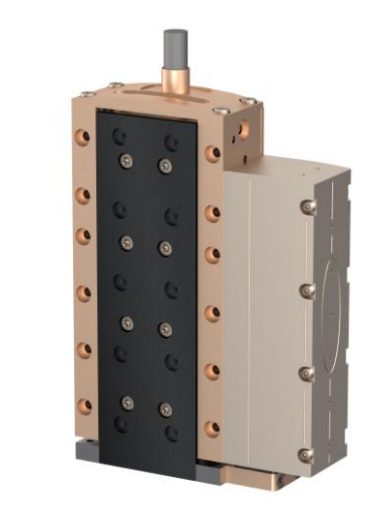

### Magnetische Geko
{% endcolumn %}
{% endcolumns %}
{% columns %}
{% column %}
{% endcolumn %}
{% column %}
Die magnetische Gewichtskompensation (GEKO) für den eingefahrenen Zustand ist wahlweise **rechts** oder **links** vormontiert.
**Nur in eingefahrener Position verfügbar.**
Sie kann passend zur zusätzlich am Schlitten angebrachten Masse in folgenden Abstufungen gewählt werden: 600 g, 1200 g, 1800 g oder 2500 g.
Die Eigenmasse des Schlittens ist dabei bereits berücksichtigt – es muss lediglich die montierte Zusatzmasse beachtet werden.
{% endcolumn %}
{% endcolumns %}
***
{% columns %}
{% column %}
{% endcolumn %}
{% column %}
### Feder Geko
{% endcolumn %}
{% endcolumns %}
{% columns %}
{% column width="50%" %}
Eingefahren links
Eingefahren rechts

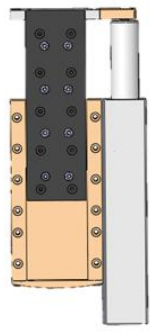

Ausgefahren links

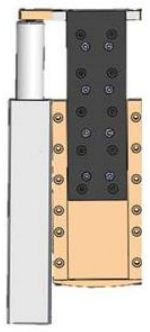

Ausgefahren rechts
{% endcolumn %}
{% column width="50%" %}
Die Gewichtskompensation (GEKO) mit Federkraft kann wahlweise für den ein- oder ausgefahrenen Zustand und somit auf die Einbausituation bestellt werden.
Sie kann passend zur zusätzlich am Schlitten angebrachten Masse in folgenden Abstufungen gewählt werden: 500 g, 1000 g, 1500 g oder 2000 g.
Die Eigenmasse des Schlittens ist dabei bereits berücksichtigt – es muss lediglich die montierte Zusatzmasse beachtet werden.
{% endcolumn %}
{% endcolumns %}
***
---
