## Nullposition & Referenzfahrt
{% columns %}
{% column %}
{% endcolumn %}
{% column %}
#### Nullposition & mechanischer Endanschlag
{% endcolumn %}
{% endcolumns %}
{% columns %}
{% column %}
{% endcolumn %}
{% column %}

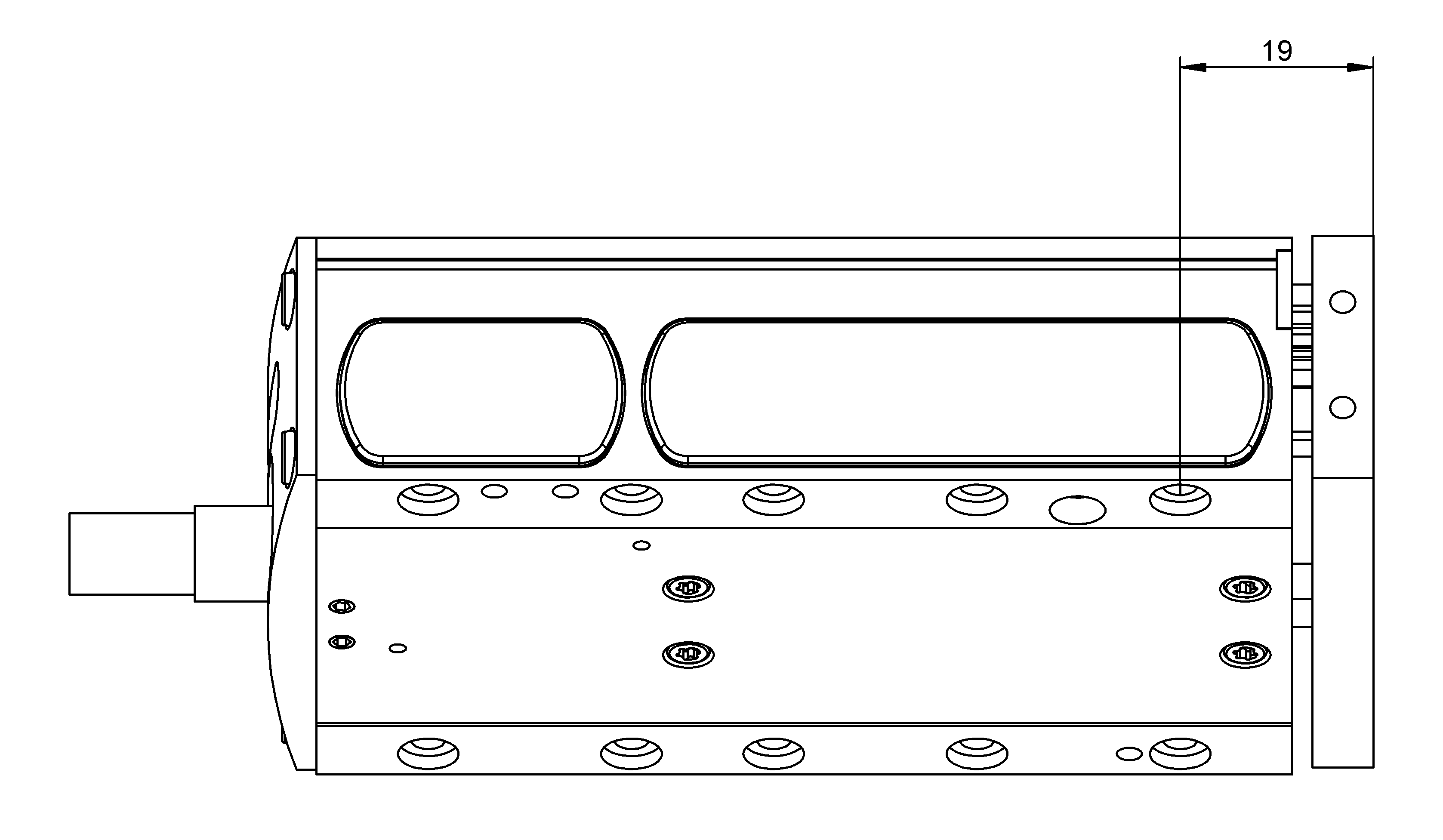

Die Nullposition befindet sich 1 mm vor dem mechanischen Anschlag in eingefahrener Stellung und wird nach der Referenzfahrt vollautomatisch berechnet und angefahren. In Nullposition ist der Frontflansch 19 mm ± 0,3 mm von der ersten Passbohrung entfernt.
{% endcolumn %}
{% endcolumns %}
{% columns %}
{% column %}
{% endcolumn %}
{% column %}
#### Referenzfahrt
{% endcolumn %}
{% endcolumns %}
{% columns %}
{% column %}
{% endcolumn %}
{% column %}
Mit der Referenzfahrt wird die Position des Schlittens im magnetischen Messsystem ermittelt. Diese erfolgt intern auf den mechanischen Anschlag – entweder in eingefahrener oder ausgefahrener Stellung. Ist aus mechanischen Gründen kein interner Anschlag anfahrbar, kann alternativ ein externer mechanischer Anschlag initial eingelernt werden.
{% endcolumn %}
{% endcolumns %}
---
